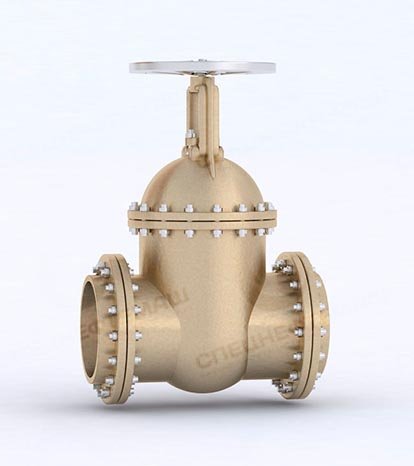

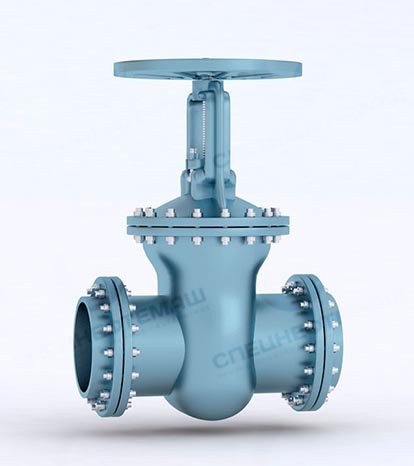

31С949НЖ задвижка стальная литая фланцевая с выдвижным шпинделем
сталь
фланцевое
электропривод
425 °C
сальниковая набивка
А
паронит
вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, не агрессивные к стали 20Л
Задвижки электроприводные ЗКЛП: 31с949нж изготавливаются с выдвижным шпинделем с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 1 для PN 16, исполнение 2 для PN 25, 40 DN 50, 80, 100, 150, PN 40 DN 200, 250, 300; исполнение 1 для PN 25 DN 200, 250, 300; исполнение 7 для PN 63, 160
Задвижки 31с949нж предназначены для газообразных взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку "газ". Установочное положение задвижек электроприводом вверх. Допускается отклонение от вертикали до 90° в любую сторону. При наклонном или горизонтальном положении должна быть предусмотрена дополнительная опора под электропривод
Купить задвижки можно в ООО НПО Спецнефтемаш. Мы предлагаем высокое качество, низкие цены, а также доставку в Новодвинск и другие регионы России.
Технические характеристики
| Показатель | Значение |
| Таблица фигур | 31с949нж |
| Тип | ЗКЛП |
| Рабочая среда | вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, не агрессивные к стали 20Л. Скорость коррозии не более 0,1 мм/год. |
| Температура рабочей среды | от -40 °C до +425 °C |
| Присоединение к трубопроводу | фланцевое по ГОСТ 12815-80 |
| Материал корпуса | сталь 20Л |
| Герметичность затвора | по классу "А" ГОСТ 9544-93 |
| Рабочее давление | 160 кгс/см2 |
| Способ управления | электропривод |
Габаритные и присоединительные размеры задвижек 31с949нж
31С949НЖ задвижка стальная литая фланцевая с выдвижным шпинделем
| DN | L | D | D1 | D2 | D4 | H2 | Нз | h | b | d | n | Масса без электропривода, кг |
| 50 | 300 | 195 | 145 | 145 | 95 | 525 | 985 | 3 | 27 | 26 | 4 | 75 |
| 80 | 390 | 230 | 180 | 150 | 130 | 560 | 1020 | 3 | 33 | 26 | 8 | 108 |
| 100 | 450 | 265 | 210 | 175 | 145 | 550 | 1010 | 3 | 37 | 30 | 8 | 123 |
| 150 | 600 | 350 | 290 | 250 | 205 | 752 | 1186 | 3 | 47 | 33 | 12 | 284 |
| 200 | 660 | 430 | 360 | 315 | 275 | 1069 | 1829 | 3 | 57 | 39 | 12 | 546 |
| 200 | 660 | 430 | 360 | 315 | 275 | 1069 | 1829 | 3 | 57 | 39 | 12 | 521 |
| 200 | 660 | - | - | - | - | 1069 | 1829 | - | - | - | - | 496 |
Материальное исполнение задвижек 31с949нж
| N по чертежу | Наименование детали | Материал |
| 1 | Корпус | Сталь 20Л |
| 2 | Крышка | Сталь 20 |
| 3 | Клин | Сталь 20Х13, Сталь 20 с наплавкой |
| 4 | Шпиндель | Сталь 20Х13 |
| 5 | Гайка | Сталь 25 |
| 6 | Шпилька | Сталь 32 |
| 7 | Набивка сальника | АГИ, ТРГ |
| 8 | Электропривод: В-В-11, Н-В-11 (Б099.101-11М) | |
| 9 | Подшипник шариковый упорный | |
| - | Наплавка на кольце в корпусе | тип 20Х13 |
| - | Наплавка на клине | тип 20Х13 |
